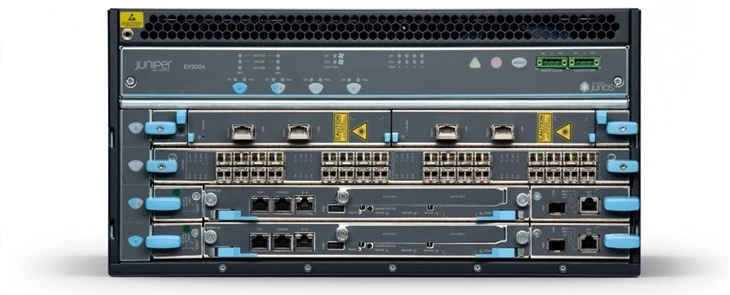

EX9204-Ethernetno stikalo RED3B-AC

Linija programabilnih, prilagodljivih in razširljivih modularnih jedrnih stikal Ethernet EX9200 poenostavlja uvajanje aplikacij v oblaku, virtualiziranih strežnikov in orodij za bogato predstavnostno sodelovanje v okoljih kampusa in podatkovnih centrov.



EX9200 je tudi ključna komponenta Juniperjevega AI-podjetja. Stikalo ločuje prekrivno omrežje od podlage s tehnologijami, kot sta Ethernet VPN (EVPN) in navidezni razširljivi LAN (VXLAN), ter obravnava potrebe sodobnega poslovnega omrežja tako, da omrežnim skrbnikom omogoča ustvarjanje logičnih omrežij L2 prek različnih omrežij L3.



EX9200 temelji na silikonu po meri Juniper One, ASIC-ju, ki ga je zasnoval Juniper, ki zagotavlja programabilni mehanizem za posredovanje paketov (PFE) in omogoča izvorno podporo omrežnih protokolov, kot je virtualizacija z uporabo MPLS prek IP in prekrivnih omrežnih protokolov. Spremembe mikro kode ASIC, dostavljene s posodobitvami za Juniper Networks Junos^®operacijski sistem zagotavlja zaščito naložb tako, da obstoječi strojni opremi omogoča podporo novim ali prihodnjim omrežnim protokolom.



Programirljivost EX9200 mu omogoča podporo avtomatizacije-na podlagi Junos OS skupaj z Junos SDK, ki omogoča integracijo z Puppet in drugimi aplikacijami za avtomatizacijo. Omrežna programabilnost EX9200 omogoča tudi integracijo z vodilnimi aplikacijami za orkestracijo, kot je OpenStack.



Tabela 1. Kratek pregled funkcij EX9200

* ISSU je podprt samo na EX9200-32XS, EX9200-40F, EX9200-40T, EX9200-40F-M in EX9200-2C-8S, EX9200-6QS in EX9200-2C-8S
Funkcija	EX9204	EX9208	EX9214
Arhitektura	Ločite namenske ravni podatkov, nadzora in upravljanja

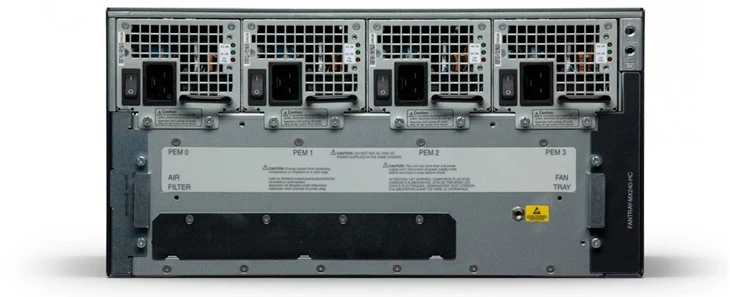

Moč	Vsebuje do štiri napajalnike: -40 do -72 V DC (1+1 redundanca) 100-120 V AC (2+2 redundanca) 200–240 V AC (1+1 redundanca) Največja moč: 2.199 W (DC), 2.421 W (AC)	Vsebuje do štiri napajalnike: -40 do -72 V DC (2+2 redundanca) 100-120 V AC (3+1 redundanca) 200–240 V AC (2+2 redundanca) Največja moč: 4.388 W (DC), 4.831 W (AC)	Vsebuje do štiri napajalnike (dva napajalnika na cono napajanja; dve coni napajanja na sistem) -40 do -72 V DC (1+1 redundanca na območje napajanja) 200–240 V AC (1+1 redundanca na območje napajanja) Največja moč: 9.534 W (DC), 9.318 W (AC)
Hlajenje	Notranji redundantni ventilatorski pladenj Pretok zraka od-{1}}strani	Notranji redundantni ventilatorski pladenj Pretok zraka od-{1}}strani	Zračni tok od spredaj--zadaj Vroče{0}}zamenljiv pladenj za ventilatorje z redundanco 1+1
Teža (polno naložen)	128,0 lbs (58,1 kg)	163,6 lbs (74,2 kg)	350,1 lbs (158,8 kg)
Tkanina	Zmogljivost hrbtne plošče do 3 Tbps Do 1,5 Tbps (polni dupleks) na kapaciteto sklopa reže 1+1 redundanca tkanine	Zmogljivost hrbtne plošče do 7,5 Tbps Do 1,5 Tbps (polni dupleks) na kapaciteto sklopa reže 1+1 redundanca tkanine	Zmogljivost hrbtne plošče do 12 Tbps Do 1,5 Tbps (polni dupleks) na kapaciteto sklopa reže 2+1 redundanca tkanine
Usmerjevalni mehanizem	Glavni in rezervni usmerjevalni motorji (1+1 redundanca) Do 64 gigabajtov DRAM Dvojni sprednji vtični polprevodniški pogon (SSD) (do 64 GB vsak) Konzola, pomožna serijska vrata in vrata za upravljanje Ethernet USB vmesnik za shranjevanje
Operacijski sistem	Operacijski sistem Juniper Networks Junos
Visoka razpoložljivost	Strojna oprema, zasnovana za neprekinjeno delovanje: Varna, modularna arhitektura, ki izolira napake Ločene nadzorne in posredovalne ravnine, ki povečujejo razširljivost in odpornost Transparenten samodejni preklop in obnovitev omrežja Graceful Routing Engine preklop (GRES) Neposredno aktivno usmerjanje (NSR) Neprekinjeno premostitev (NSB) Nadgradnja programske opreme Unified in{0}}service (enoten ISSU)*
Lastnosti sloja 2	Do 1 milijon naslovov za nadzor dostopa do medijev (MAC). Do 512.000 vnosov protokola ARP (Address Resolution Protocol) z licenco ML (256.000 vnosov brez licence ML) Do 512.000 vnosov Forwarding Information Block (FIB) z licenco ML (256.000 vnosov brez licence ML) Veliki okvirji (največ 9192 bajtov) 32.000 omrežij VLAN Protokol registracije VLAN 3ad – Protokol za nadzor združevanja povezav (LACP) 1D – protokol vpetega drevesa (STP) 1w – hitri protokol vpetega drevesa (RSTP) 1s – protokol več vpetega drevesa (MSTP) Protokol vpetega drevesa VLAN (VSTP)



Funkcija	EX9204	EX9208	EX9214
Lastnosti sloja 3	1 milijon podatkovne baze usmerjanja IPv4 (RIB) 1 milijon IPv6 RIB Statično usmerjanje RIP v1/v2 OSPF v1/v2 OSPF v3 Posredovanje-na podlagi filtra Protokol redundance virtualnega usmerjevalnika (VRRP)* IPv6 Dvosmerno zaznavanje posredovanja (BFD) Virtualni usmerjevalniki BGP (licenca za napredne funkcije) IS-IS (licenca za napredne funkcije)
Tuneliranje strojne opreme	GRE tuneli Zmogljivosti MPLS (licenca za napredne funkcije) VPLS BGP/MPLS VPN Ethernet VPN*
Multicast	Do 256.000 večvrstnih poti IPv4 Do 256.000 večvrstnih poti IPv6 Protokol za upravljanje internetnih skupin (IGMP) v1/v2/v3 IGMP vohljanje MLD vohljanje Protokol neodvisen multicast PIM-SM, PIM-SSM, PIM-DM Multicast Source Discovery Protocol (MSDP)
Filtri požarnega zidu	Vhodni in izstopni seznami za nadzor dostopa L2-L4 (ACL): ACL vrat VLAN ACL ACL usmerjevalnika Zaščita nadzorne ravnine pred-zavrnitvijo-storitve (DoS).
Kakovost storitve (QoS)	16.000 policistov na šasijo 8 izhodnih čakalnih vrst na vrata Uteženo načrtovanje naključnega zgodnjega odkrivanja (WRED). Uteženo krožno{0}}vrstenje v čakalno vrsto (WRR). Stroga prednostna čakalna vrsta
Virtualizacija	Integracija z Juniper Networks Contrail Integracija s krmilniki VMware NSX SDN Protokoli za virtualizacijo omrežja, kot sta Virtual eXtensible LAN (VXLAN) in Open vSwitch Database (OVSDB) VXLAN Layer 2 in Layer 3 Gateway* EVPN* EVPN Multihoming (EVPN stikalni vmesnik – združevanje povezav)* Prehod EVPN VXLAN L2 in L3* Storitev Virtual Private LAN (VPLS) za medsebojno povezavo podatkovnega centra
Upravljanje	Vmesnik ukazne-vrstice Junos OS (CLI) Protokol upravljanja Junos XML SNMP v1/v2/v3 POLMER TACACS+ Obsežna podpora za MIB Zrcaljenje vrat-na podlagi požarnega zidu Protokol odkrivanja plasti povezave (LLDP) Napredne rešitve za vpogled (AIS)



EX9200 Routing Engine

Usmerjevalni mehanizem stikala EX9200 temelji na isti -preizkušeni arhitekturi strojne opreme, ki jo uporabljajo usmerjevalniki Juniper Networks, kar EX9200 prinaša enako zmogljivost in zanesljivost-razreda operaterjev, kot jo usmerjevalniki Juniper prinašajo največjim omrežjem ponudnikov storitev na svetu. Centralni procesor RE izvaja vse nadzorne funkcije sistema in vzdržuje stanja tabele posredovanja strojne opreme in protokola usmerjanja za EX9200. Namenska strojna oprema na RE podpira funkcije upravljanja šasije, kot je spremljanje okolja. Komunikacija med moduli RE in posameznimi linijskimi karticami poteka preko namenskega internega GbE-out-kontrolnega vmesnika.

Obstajata dva mehanizma usmerjanja EX9200: EX9200-RE* in EX9200-RE2. EX9200-RE* podpira funkcionalnost ravni nadzora in upravljanja z integriranim motorjem za usmerjanje, ki vključuje štirijedrni procesor Intel s frekvenco 1,73 GHz s 16 gigabajti pomnilnika DRAM in dvojno sprednjo vtičnico SSD, od katerih vsak zagotavlja 32 GB prostora za shranjevanje slik in dnevnikov Junos OS.

EX9200-RE2 ima šest-jedrni procesor Intel s frekvenco 2 GHz s 64 gigabajti DRAM-a in dvojna sprednja-priključljiva diska SSD, od katerih vsak zagotavlja 64 GB prostora za shranjevanje slik in dnevnikov Junos OS. Vmesnik 10GbE Routing Engine-to-switch fabric bo omogočil izvajanje virtualiziranih aplikacij v prihodnosti.

Oba usmerjevalna mehanizma imata vrata AUX, konzolo in Ethernet na sprednji plošči za podporo--izvenpasovnega upravljanja in spremljanja sistema, medtem ko zunanja vrata USB omogočajo vmesnik za izmenljive medije za ročno namestitev slik Junos OS.

Tkanina stikala EX9200

Modula EX9200-SF3** in EX9200-SF2 Switch Fabric sta zamenljiva med vročim delovanjem in služita kot osrednja neblokirna matrika, skozi katero prehajajo vsi omrežni podatki. EX9200-SF2 podpira prepustnost 480 Gbps na režo, EX9200-SF3 pa podpira prepustnost 1,5 Tbps na režo.

Na stikalih EX9204 in EX9208 dva modula EX9200-SF3 ali EX9200-SF2 Switch Fabric, nameščena v redundantni konfiguraciji, zagotavljata sistemsko prepustnost do 1,5 Tbps oziroma 480 Gbps na režo. Modul Switch Fabric, nameščen prvi, deluje kot glavni, medtem ko drugi služi kot rezerva.

Na EX9214 trije moduli EX9200-SF3 ali EX9200-SF2 Switch Fabric, nameščeni v redundantni konfiguraciji, zagotavljajo sistemsko prepustnost 1,5 Tbps oziroma 480 Gbps na režo. Promet je uravnotežen po obremenitvi med prvima dvema nameščenima moduloma Switch Fabric, ki skupaj delujeta kot glavni stikalni sklop, medtem ko tretji služi kot rezervni.

Moduli Switch Fabric opravljajo naslednje ključne funkcije:

Spremljanje in krmiljenje funkcij sistema

Medsebojno povezovanje vseh linijskih kartic

Ura in sistemske ponastavitve

Deluje kot prevoznik Routing Engine



Značilnosti in prednosti

Poenostavljene omrežne arhitekture

EX9200 je idealen za poenostavitev omrežnih okolij kampusa, podatkovnega centra in kombiniranega omrežnega okolja kampusa in podatkovnega centra z zrušitvijo omrežnih plasti.

V kampusu EX9200 zruši jedro in distribucijsko plast; pri uporabi s stikali dostopnega sloja Juniper, ki so nameščena v konfiguraciji MC-LAG (podprto samo s SF2), EX9200 pomaga odpraviti protokol Spanning Tree, kar dramatično poenostavi omrežno arhitekturo in omrežne operacije.

Podobno lahko v podatkovnem centru EX9200 uporabite za strnitev jedrnih in agregacijskih plasti; Ko se uporablja z dostopnimi stikali Juniper v konfiguraciji MC-LAG, EX9200 pomaga zmanjšati število upravljanih naprav za več kot 50 % in odstrani protokol Spanning Tree iz omrežja.

V združenih okoljih kampusa in podatkovnega centra EX9200 združuje omrežne plasti za poenostavitev omrežne arhitekture in delovanja.

V vseh scenarijih EX9200 zagotavlja preprosto, varno, virtualizirano omrežno okolje, ki poveča poslovno agilnost podjetja.

Visoka razpoložljivost

Jedrna stikala EX9200 zagotavljajo številne funkcije visoke razpoložljivosti, ki zagotavljajo neprekinjeno zmogljivost operater-razreda. Vsako ohišje EX9200 vključuje dodatno režo za namestitev redundantnega modula usmerjevalnega mehanizma, ki služi kot rezerva v vročem-načinu pripravljenosti in je pripravljen prevzeti v primeru okvare glavnega usmerjevalnega mehanizma. Če glavna enota odpove, integrirana L2 in L3 elegantna funkcija preklopa usmerjevalnega mehanizma (GRES) Junos OS, ki deluje v povezavi s funkcijami neprekinjenega aktivnega usmerjanja (NSR) in neprekinjenega premoščanja (NSB), zagotavlja brezhiben prenos nadzora na varnostno kopijo, ohranja neprekinjen dostop do aplikacij, storitev in komunikacij IP.

Operacijski sistem-razreda operaterja

Linija stikal EX9200 poganja isti Junos OS, ki ga uporabljajo vsa druga ethernetna stikala Juniper Networks serije EX, kot tudi usmerjevalniki Juniper Networks, ki poganjajo največja in najbolj zapletena omrežja na svetu.

Z uporabo skupnega operacijskega sistema Juniper zagotavlja dosledno implementacijo in delovanje funkcij nadzorne ravnine v vseh izdelkih. Da bi ohranil to doslednost, se Junos OS drži zelo discipliniranega razvojnega procesa, ki uporablja eno samo izvorno kodo, sledi enemu nizu izdaj in uporablja visoko razpoložljivo modularno arhitekturo, ki preprečuje, da bi izolirane napake zrušile celoten sistem.

Ti atributi so bistveni za temeljno vrednost programske opreme, saj omogočajo, da se vsi izdelki, ki jih poganja OS-Junos, posodobijo hkrati z isto izdajo programske opreme. Vse funkcije so popolnoma regresijsko preizkušene, zaradi česar je vsaka nova izdaja pravi nadnabor prejšnje različice; stranke lahko uvedejo programsko opremo s popolnim zaupanjem, da bodo vse obstoječe zmogljivosti ohranjene in delovale na enak način.

Poenostavljeno upravljanje in delovanje

Za linijo stikal EX9200 je na voljo tudi vrsta možnosti upravljanja sistema.

Standardni Junos OS CLI zagotavlja enake zmožnosti natančnega upravljanja in skriptnih parametrov, ki jih najdete v vseh napravah, ki jih poganja-Junos OS. Poleg tega integrirana orodja za protokol upravljanja Junos XML zagotavljajo zgodnje odkrivanje in samodejno reševanje morebitnih težav, povezanih z operacijskim sistemom.

Programska oprema Juniper Networks Junos Space zagotavlja upravljanje-na sistemski ravni v vseh ethernetnih stikalih serije EX ter drugih izdelkih Juniper, ki so nameščeni v celotnem omrežju-vse iz ene konzole.

MACsec

Linijski kartici EX9200-40XS in EX9200-15C podpirata IEEE 802.1ae MACsec z AES-256-bitnim šifriranjem, ki zagotavlja podporo za zaupnost podatkov na ravni povezave, celovitost podatkov in preverjanje pristnosti izvora podatkov. Linijski kartici EX9200-40F-M in EX9200-20F-MIC podpirata 128-bitno šifriranje AES. Za ohišje EX9200 je potrebna ena sama licenca EX9200-SFL, da omogočite MACsec v programski opremi.

Opredeljen s standardom IEEE 802.1AE, MACsec zagotavlja varno, šifrirano komunikacijo na ravni povezav, ki je sposobna prepoznati in preprečiti grožnje zaradi zavrnitve storitve (DoS) in druge napade vdora, kot tudi napade človeka na sredini, prikrivanje, pasivno prisluškovanje in predvajanje, sprožene izza požarnega zidu. Ko je MACsec nameščen na vratih stikala, je ves promet šifriran na žici, promet znotraj stikala pa ne. To omogoča stikalu, da uporabi vse omrežne politike, kot so QoS, globok pregled paketov in sFlow, za vsak paket brez ogrožanja varnosti paketov v žici.

Šifriranje hop{0}}by-hop omogoča MACsec varovanje komunikacij ob ohranjanju omrežne inteligence. Poleg tega lahko omrežja WAN, ki temeljijo na ethernetu-, uporabljajo MACsec za zagotavljanje varnosti povezav prek povezav na dolge razdalje. MACsec je pregleden za protokole plasti 3 in višje-plasti in ni omejen na promet IP; deluje s katero koli vrsto žičnega ali brezžičnega prometa, ki se prenaša prek povezav Ethernet.

Licence obsega

Licenčne številke EX9204-ML, EX9208-ML in EX9214-ML Mega Scale omogočajo ohišju EX9200 podporo za vnose 512K FIB in ARP. Na ohišje je potrebna samo ena licenca ML.



Specifikacije

Tabela 6. Zmogljivost sistema EX9200

	EX9204	EX9208	EX9214
Kapaciteta hrbtne plošče	Do 3 Tbps*	Do 7,5 Tbps*	Do 12 Tbps*
Največja pasovna širina tkanine/reža	1,5 Tbps/režo	1,5 Tbps/režo	1,5 Tbps/režo
Največja gostota vrat hitrosti žice 1GbE (hitrost žice)	120	240	440
Največja gostota vrat za hitrost žice 10GbE (hitrost žice)	144 (96)	288 (240)	576 (480)
Največja gostota vrat s hitrostjo žice 25GbE (hitrost žice)	120**	360**	480**
Največja gostota vrat hitrosti žice 40GbE (hitrost žice)	30	90	120
Največja gostota vrat s hitrostjo žice 100GbE (hitrost žice)	30	90	120

*Največje vrednosti prepustnosti sistema pri polnem dupleksu (za vrednosti pol-dupleksa dvojna prepustnost sistema)

** Z odlomnimi kabli


Tabela 7. Specifikacije šasije

* Z odlomnimi kabli ** Pri EX9200-15C ni redundance tkanine
	EX9204	EX9208	EX9214
Dimenzije (Š x V x G)	17,5 x 8,7 x 27,75 palcev (44,5 x 22,1 x 70,5 cm) Skupna globina vključuje standardne meritve kabelskega upravljalnika.	17,5 x 14 x 27,75 palcev (44,5 x 35,6 x 70,5 cm) Skupna globina vključuje standardne meritve kabelskega upravljalnika.	17,5 x 27,8 x 27,75 palcev (44,5 x 70,5 x 70,5 cm) Skupna globina vključuje standardne meritve kabelskega upravljalnika.
Regalne enote	5 U	8 U	16 U
Teža
Osnovna konfiguracija Redundantna konfiguracija Šasija s srednjo ploščo Polno naloženo podvozje	68,3 lbs (31,0 kg) 97,8 lbs (44,4 kg) 52,0 lbs (23,6 kg) 128,0 lbs (58,1 kg)	88,4 lbs (40,1 kg) 111,2 lbs (50,5 kg) 65,5 lbs (29,7 kg) 163,6 lbs (74,2 kg)	203,5 lbs (92,3 kg) 225,1 lbs (102,1 kg) 150,0 lbs (68,0 kg) 350,1 lbs (158,8 kg)
Skupno število rež	4	8	14
Na voljo so reže za linijske kartice**	2 z redundanco blaga (3 brez)*	6*	11 z redundanco blaga (12 brez)*
