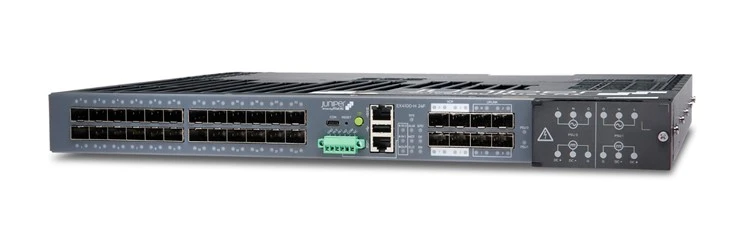

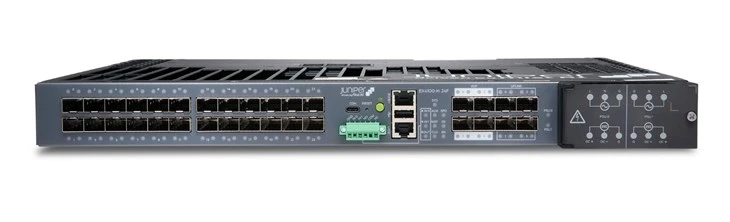

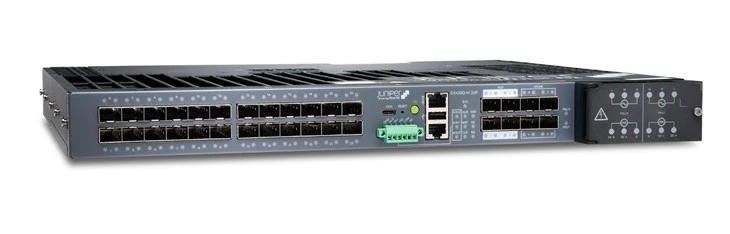

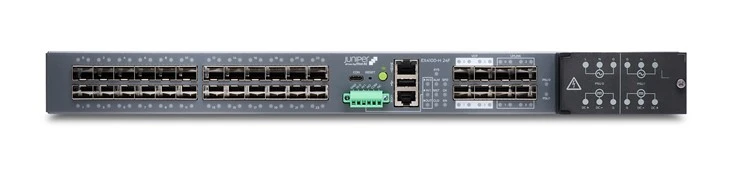

EX4100-H-24F Ethernet stikalo

Juniper Networks^®Robustna linija ethernetnih stikal EX4100-H ponuja brezventilatorski, varen, zanesljiv portfelj v-oblaku, ki zagotavlja visokokakovostne omrežne storitve v ekstremnih pogojih, vključno z nizkimi in žgočimi temperaturami, z razširjenim razponom delovne temperature za ekstremne notranje in zunanje aplikacije. Stikala EX4100-H so idealna za primere uporabe, kjer so ekstremne temperature, možni fizični udarci in vibracije običajni.

Stikala EX4100-H združujejo preprostost oblaka in moč Mist AI^™, ter robusten, visoko{0}}zmogljiv temelj strojne opreme za zagotavljanje diferenciranega pristopa k preklapljanju dostopa v oblaku, mobilnih napravah in dobi interneta stvari. Z brinom^®megla^™Wired Assurance vam omogoča enostavno vgradnjo, konfiguracijo in upravljanje stikal EX4100-H iz oblaka. To poenostavi delovanje in izboljša vidljivost ter odpravljanje težav, kar zagotavlja optimalno izkušnjo za povezane naprave.



Glavne značilnosti linije EX4100-H vključujejo:

Oblačna-izvorna, AI-izvorna stikala z Wired Assurance in Marvis VNA

Brez ventilatorja z razširjenim temperaturnim območjem delovanja od -40 stopinj do +75 stopinj za težka okolja

Robustna, kompaktna oblika za enostavno namestitev v tesnih prostorih

Skladen z IP30 in podpira razpon relativne vlažnosti od 5 % do 95 %, kar zagotavlja delovanje brez-kondenzacije

Izpolnjuje številne industrijske certifikate, zaradi česar je primeren za uporabo v številnih aplikacijah, ki zahtevajo visoke tolerance za nenehne vibracije, udarce in elektromagnetno odpornost

Alarm s suhim kontaktom: dva vhodna in en izhodni alarm za signaliziranje zunanjih senzorjev

Dvojni redundantni PSU-ji: dva AC PSU-ja ali dva DC PSU-ja ali en AC in en DC PSU

Ethernet VPN-Virtual Extensible LAN (EVPN-VXLAN) do dostopne plasti

Mikrosegmentacija-na podlagi standardov z uporabo pravilnikov-na podlagi skupin (GBP)

Preklop-na-preklop šifriranja z varnostjo nadzora dostopa do medija (MACsec) AES256

IEEE 802.3bz Multigigabit

IEEE 802.3bt Power over Ethernet Plus (PoE++)

Telemetrija na podlagi-pretoka za spremljanje prometnih tokov za odkrivanje anomalij in zmožnost merjenja zakasnitev paketov ter poročanje o razlogih za izpad

Protokol Precision Time – prosojna ura

Podpora za 10-člansko virtualno ohišje



Družino EX4100-H sestavljajo naslednji modeli:

EX4100-H-12MP, ki ponuja 4 x 100 MB/1GbE/2,5 GbE in 8 x 10 MB/100 MB/1GbE PoE++ dostopovna vrata, zagotavlja do 90 W na vrata s skupnim proračunom PoE 360 W z uporabo dveh napajalnikov.

EX4100-H-24MP, ki ponuja 8 x 100 MB/1GbE/2,5 GbE in 16 x 10 MB/100 MB/1GbE PoE++ dostopovnih vrat, zagotavlja do 90 W na vrata s skupnim proračunom PoE 370 W z uporabo dveh napajalnikov.

EX4100-H-24F, ki ponuja 24 x 100 MB/1GbE dostopovnih vrat, podpira dva napajalnika za redundanco.

Za EX4100-H-12MP je mogoče istočasno uporabiti kombinacijo dveh napajalnikov AC ali dveh napajalnikov DC ali enega napajalnika AC in enega napajalnika DC. Napajalniki so zunanji in vključujejo 2 x 1/10GbE SFP+ fiksna vrata za navzgornjo povezavo in 2 x 1/10GbE SFP+ vrata za podporo navideznih povezav ohišja, ki jih je mogoče preoblikovati za uporabo kot ethernetna vrata za navzgornjo povezljivost.

Za EX4100-H-24MP in EX4100-H-24F je mogoče istočasno uporabiti kombinacijo dveh napajalnikov AC ali dveh napajalnikov DC ali enega napajalnika AC in enega napajalnika DC. Napajalne enote so notranje, zamenljive med delovanjem in na terenu (FRU). Vključuje 4 x 1/10GbE SFP+ fiksna vrata za navzgornjo povezavo in 4 x 1/10GbE SFP+ vrata za podporo povezavam navideznega ohišja, ki jih je mogoče znova konfigurirati za uporabo kot ethernetna vrata za navzgornjo povezljivost.

EX4100-H ponuja celotno zbirko zmogljivosti plasti 2 in plasti 3 ter podpira široko paleto uvedb, vključno s kampusom in podružnico. Ko se zahteve glede obsega povečujejo, vam Juniperjeva tehnologija virtualnega ohišja omogoča brezhibno medsebojno povezovanje in upravljanje do 10 stikal EX4100-H kot ene same naprave, kar zagotavlja razširljivo rešitev za-plačilo po rasti za razširitev omrežnih okolij.

Stikalo EX4100-H ponuja enakost funkcij z linijo stikal EX4100. Vključujejo tudi funkcije visoke razpoložljivosti (HA), kot so redundantni napajalniki z možnostjo vroče-zamenljivosti, da se zagotovi najdaljši čas delovanja. Poleg tega 12-vratno multi-gigabitno ethernetno stikalo EX4100-H ponuja na standardih temelječe 802.3af/at/bt (PoE/PoE+/PoE++) za zagotavljanje do 90 W na vseh dostopovnih vratih. Stikala EX4100-H lahko konfigurirate za hitro zagotavljanje napajanja PoE za povezane naprave v nekaj sekundah po zagonu, s čimer zmanjšate čas izpada in zagotovite hitro delovanje.



Značilnosti in prednosti

Poenostavljeno delovanje z Juniper Mist Wired Assurance

Operacije 0. dne: brezhibno vgrajena stikala z zahtevo po novem stikalu ali uporabi degradiranem stikalu z eno samo aktivacijsko kodo za resnično preprostost plug-and-play

Operacije 1. dne: Izvedite konfiguracijski model,-ki temelji na predlogi, za množične uvedbe tradicionalnih in kampusnih uvajanj, hkrati pa ohranite prilagodljivost in nadzor, ki sta potrebna za uporabo- spletnega mesta po meri ali-preklopa specifičnih atributov. Avtomatizirajte zagotavljanje vrat prek dinamičnih profilov vrat

Operacije 2. dan: izkoristite umetno inteligenco v Juniper Mist Wired Assurance, da izpolnite pričakovanja-na ravni storitve, kot so prepustnost, uspešne povezave in zdravje stikala s ključnimi meritvami pred-in po-povezavi (glejte sliko 1)

Slika 1: Zaslon s pričakovanji na ravni storitve-Juniper Mist Wired Assurance

V Marvis Actions dodajte zmožnosti samodejnega{0}}zaznavanja zank, dodajanja manjkajočih omrežij VLAN, popravljanja napačno konfiguriranih vrat, prepoznavanja slabih kablov, izolacije loputajočih se vrat in odkrivanja vztrajno okvarjenih odjemalcev (glejte sliko 2). Preprosto izvajajte nadgradnje programske opreme prek Juniper Mist Cloud.

Slika 2: Marvis Actions za žična stikala

Za več informacij glejte Juniper Mist Wired Assurance.



Tehnologija virtualne šasije

Juniperjeva tehnologija Virtual Chassis omogoča, da več med seboj povezanih stikal deluje kot ena sama logična enota, kar uporabnikom omogoča upravljanje vseh platform kot ene virtualne naprave. Med seboj lahko povežete do 10 stikal EX4100-H kot navidezno ohišje z uporabo 2 x 10GbE SFP+ namenskih vrat za navidezno ohišje. Čeprav so vrata navideznega ohišja 2 x 10GbE SFP+ privzeto konfigurirana kot vrata za navidezno ohišje, je mogoče konfigurirati tudi kot vrata za navzgornjo povezavo.



Telemetrija-na podlagi toka

Telemetrija na podlagi-pretoka omogoča analitiko-na ravni pretoka, kar omrežnim skrbnikom omogoča spremljanje na tisoče tokov prometa na EX4100-H, ne da bi obremenjevali CPE. To izboljšuje varnost omrežja s spremljanjem, izhodiščem in odkrivanjem anomalij pretoka. Na primer, če so vnaprej določeni pragovi pretoka prekoračeni zaradi napada, se lahko opozorila izvoza informacij o pretoku IP (IPFIX) pošljejo zunanjemu strežniku za hitro prepoznavanje napada. Omrežni skrbniki lahko tudi avtomatizirajo določene poteke dela, kot je nadaljnja preiskava prometa ali karantena vrat, da se odpravi težava. Poleg napadov DOS lahko telemetrija na osnovi pretoka na stikalih EX4100-H meri zakasnitve paketov na vhodnih, čipnih in izhodnih točkah ter poroča o razlogih za izpad.



Tehnologija EVPN-VXLAN

Večina tradicionalnih kampusnih omrežij ima arhitekturo-ohišja-na podlagi enega-prodajalca, ki je dobro delovala v manjših, statičnih kampusih z nekaj končnimi točkami. Vendar je ta pristop preveč tog, da bi podpiral spreminjajoče se potrebe sodobnih kampusnih omrežij. EX4100-H podpira EVPN-VXLAN, s čimer razširja -tkano strukturo od konca do konca od jedra kampusa do distribucije do ravni dostopa.

Struktura EVPN-VXLAN je preprosta, programabilna, zelo razširljiva arhitektura, zgrajena na odprtih standardih. To tehnologijo je mogoče uporabiti v podatkovnih centrih in kampusih za arhitekturno skladnost. Arhitektura kampusa EVPN-VXLAN uporablja podložno omrežje IP-nizke ravni 3 in prekrivno omrežje EVPN-VXLAN. Prilagodljivo prekrivno omrežje, ki temelji na prekrivnem sloju VXLAN z nadzorno ravnino EVPN, učinkovito zagotavlja povezljivost ravni 2 in/ali plasti 3 v celotnem omrežju. EVPN-VXLAN ponuja tudi razširljiv način za izgradnjo in medsebojno povezovanje več kampusov, kar zagotavlja:

Večja doslednost in razširljivost na vseh omrežnih ravneh

Podpora za uvedbo več ponudnikov

Zmanjšane poplave in učenje

Lokacijska-agnostična povezljivost

Dosledna segmentacija omrežja

Poenostavljeno upravljanje



Mikrosegmentacija z uporabo GBP

GBP izkorišča osnovno tehnologijo VXLAN za zagotavljanje-lokacijsko neodvisnega nadzora dostopa do končne točke. To omrežnim skrbnikom omogoča izvajanje doslednih varnostnih politik v omrežnih domenah podjetja. EX4100-H podpira rešitev GBP, ki temelji na standardih, kar omogoča različne ravni nadzora dostopa za končne točke in aplikacije, tudi znotraj istega omrežja VLAN. Ekipe IT lahko poenostavijo svojo omrežno konfiguracijo z uporabo GBP, s čimer se izognejo potrebi po konfiguraciji velikega števila filtrov požarnega zidu na vseh svojih stikalih. GBP lahko blokira stranske grožnje z zagotavljanjem dosledne uporabe pravilnikov varnostnih skupin v celotnem omrežju, ne glede na lokacijo končnih točk in/ali uporabnikov.



Razmestitve Campus Fabric

EVPN-VXLAN za jedro kampusa, distribucijo in dostop

Glavne prednosti EVPN-VXLAN v kampusnih omrežjih so:

Prilagodljivost doslednih omrežij VLAN v omrežju: Končne točke lahko postavite kamor koli v omrežju in ostanete povezani z istim logičnim omrežjem L2, kar omogoča ločevanje virtualne topologije od fizične topologije.

Mikrosegmentacija: Arhitektura, ki temelji na EVPN-VXLAN-, vam omogoča uvajanje skupnega nabora pravilnikov in storitev v kampusih s podporo za L2 in L3 VPN

Razširljivost: Z nadzorno ravnino EVPN se lahko podjetja enostavno razširijo z dodajanjem več naprav jedrne, združevalne in dostopne-plasti, ko podjetje raste, ne da bi morali preoblikovati omrežje ali izvesti nadgradnjo viličarja. Z uporabo podlage, ki temelji na IP-L3, skupaj s prekrivko-VXLAN EVPN, lahko operaterji kampusnih omrežij uvedejo veliko večja in bolj odporna omrežja, kot bi bilo sicer mogoče s tradicionalnimi arhitekturami, ki temeljijo na L2 Ethernet-

Juniper ponuja več potrjenih EVPN-VXLAN campus fabrics, ki ustrezajo različnim zahtevam glede velikosti omrežja, obsega in segmentacije:

Večdomovanje EVPN (na strnjenem jedru ali distribuciji): Strnjena jedrna arhitektura združuje jedrni in distribucijski sloj v en sam sloj, s čimer spremeni tradicionalno tri{0}}nivojsko hierarhično omrežje v dvo-nivojsko omrežje. Večdomovanje EVPN na zrušenem jedru odpravlja potrebo po protokolu Spanning Tree Protocol (STP) v kampusnih omrežjih z zagotavljanjem zmožnosti združevanja povezav od sloja dostopa do sloja jedra. Ta topologija je najprimernejša za mala do srednje porazdeljena poslovna omrežja in omogoča skladna omrežja VLAN v celotnem omrežju. Ta topologija uporablja ESI (Ethernet Segment Identifier) ​​LAG (Link Aggregation) in je protokol,-ki temelji na standardih.

Distribucija Campus Fabric Core: Ko je EVPN VXLAN konfiguriran med jedrnimi in distribucijskimi plastmi, postane distribucijska arhitektura Campus Fabric Core Distribution, ki jo je mogoče konfigurirati v dveh načinih: centralno ali robno usmerjeno premostitveno prekrivanje. Ta arhitektura omogoča skrbniku, da se premakne na kampus-fabric IP Clos brez viličarske nadgradnje vseh dostopovnih stikal v obstoječem omrežju, hkrati pa prinaša prednosti prehoda na kampusno strukturo in zagotavlja enostaven način za razširitev omrežja.

Tkanina Campus IP Clos: Ko je EVPN VXLAN konfiguriran na vseh ravneh, vključno z dostopom, se imenuje arhitektura IP Clos za kampusno strukturo. Ta model se imenuje tudi "end-to-end," glede na to, da so tuneli VXLAN zaključeni na ravni dostopa. Zaradi razpoložljivosti VXLAN pri dostopu nam ponuja možnost, da uveljavitev pravilnika prenesemo na dostopovno plast (najbližje viru) z uporabo GBP. Oznake GBP,-ki temeljijo na standardih, prinašajo edinstveno možnost segmentiranja prometa na mikro in makro ravni. Oznake GBP se strankam kot del transakcije Radius dinamično dodelijo s strani Mist Cloud NAC. Ta topologija deluje za majhne do srednje in velike kampusne arhitekture, ki potrebujejo makro in mikrosegmentacijo.

Slika 3: Tkanine kampusa, ki prikazujejo arhitekture virtualnega ohišja in EVPN-VXLAN-

Vse tri topologije temeljijo-na standardih in so interoperabilne s-neodvisnimi ponudniki. Stikala EX4100-H je mogoče namestiti v omrežjih dostopne plasti kampusa in podružnic v arhitekturah EVPN-VXLAN, prikazanih na sliki 3.



Upravljanje Campus Fabric,-ki ga poganja umetna inteligenca, z Juniper Mist Cloud

Juniper Mist Wired Assurance prinaša upravljanje oblaka in Mist AI v kampusno strukturo. Postavlja nov standard, ki se odmika od tradicionalnega upravljanja omrežja k izvornim operacijam z umetno inteligenco-, hkrati pa zagotavlja boljše izkušnje povezanim napravam. Juniper Mist Cloud poenostavi uvajanje in upravljanje arhitektur kampusnih tkanin tako, da omogoča:

Samodejna uvedba in zagotavljanje brez{0}}dotika (ZTP)

Odkrivanje anomalij

Analiza temeljnega vzroka

Slika 4: Konfiguracija večdomovanja EVPN prek oblaka Juniper Mist

Šasija-Razpoložljivost v razredu

Stikala EX4100-H zagotavljajo visoko razpoložljivost prek redundantnih napajalnikov, elegantnega preklopa mehanizma za usmerjanje (GRES) ter neprekinjenega premoščanja in usmerjanja, ko so nameščena v konfiguraciji navideznega ohišja. V konfiguraciji navideznega ohišja lahko vsako stikalo EX4100-H deluje kot usmerjevalni mehanizem (RE). Ko sta dve ali več stikal EX4100-H med seboj povezani, je ena sama nadzorna ravnina v skupni rabi med vsemi članskimi stikali Virtual Chassis. Junos OS samodejno sproži postopek izbire za dodelitev primarnega (aktivnega) in rezervnega (hot-standby) RE. Integrirana funkcija L2 in L3 GRES ohranja neprekinjen dostop do aplikacij, storitev in komunikacij IP v malo verjetnem primeru okvare primarnega RE.

Ko sta več kot dve stikali medsebojno povezani v konfiguraciji navideznega ohišja, preostali stikalni elementi delujejo kot linijske kartice in so na voljo za prevzem rezervnega položaja RE, če imenovani primarni RE odpove. Prednostni status primarne, rezervne in linijske kartice je mogoče dodeliti, da narekuje vrstni red dviga. Ta redundanca N+1 RE, skupaj z zmogljivostmi GRES, neprekinjenega aktivnega usmerjanja (NSR) in neprekinjenega premoščanja (NSB) Junos OS, zagotavlja nemoten prenos funkcij nadzorne ravnine po nepričakovanih okvarah.

EX4100-H izvaja isto shemo oštevilčevanja rež/modulov/vrat kot drugi izdelki, ki temeljijo na ohišjih-Juniper, pri oštevilčevanju vrat navideznega ohišja, kar zagotavlja resnično delovanje, podobno ohišju.

Z uporabo doslednega operacijskega sistema in ene same konfiguracijske datoteke se vsa stikala v konfiguraciji navideznega ohišja obravnavajo kot ena naprava, kar poenostavlja splošno vzdrževanje in upravljanje sistema.

Posamezno EX4100-H ponuja več funkcij HA, ki so običajno povezane s stikali na osnovi modularnega ohišja-. V kombinaciji z-preizkušenimi zmožnostmi Junos OS in L2/L3 samodejnega preklopa te funkcije zagotavljajo EX4100-H resnično zanesljivost operaterskega razreda.

Redundantni napajalniki: Linija stikal EX4100-H podpira redundantne napajalnike z-deljenjem obremenitve, vročo-zamenljivostjo in zamenjavo na terenu za vzdrževanje neprekinjenega delovanja

Brez ventilatorja: EX4100-H so robustna stikala brez gibljivih delov

Neprekinjeno premoščanje in neprekinjeno aktivno usmerjanje: NSB in NSR na EX4100-H zagotavljata, da so protokoli nadzorne ravnine, stanja in tabele sinhronizirani med primarnimi in rezervnimi RE, da se preprečijo zavihki protokola ali težave s konvergenco po samodejnem preklopu RE

Redundantna skupina vodil (RTG): Da bi se izognili zapletenosti STP brez žrtvovanja odpornosti omrežja, EX4100-H uporablja redundantne skupine vodil, da zagotovi potrebno redundanco vrat in poenostavi konfiguracijo stikala

Navzkrižno-združevanje povezav med člani: Združevanje med-članskimi povezavami omogoča redundantne povezave združevanja povezav med napravami v eni konfiguraciji navideznega ohišja, kar zagotavlja dodatno raven zanesljivosti in razpoložljivosti

Podpora za usmerjanje IPv4 in IPv6: Usmerjanje IPv4 in IPv6 sloja 3 (OSPF in BGP) je na voljo z licenco Flex, kar omogoča zelo prožna omrežja.



MACsec AES256

Stikala EX4100-H podpirajo IEEE 802.1ae MACsec z AES-256-bitnim šifriranjem za povečanje varnosti prometnih komunikacij od točke-do-točke. MACsec zagotavlja šifrirano komunikacijo na ravni povezav, kar omogoča identifikacijo in preprečevanje groženj, kot so zavrnitev storitve (DoS) in drugi napadi z vdori, kot tudi napadi človeka v sredini, maskiranje, pasivno prisluškovanje in predvajanje, sproženi izza požarnega zidu. Ko je MACsec nameščen na vratih, je promet na žici šifriran, promet znotraj stikala pa ne. To stikalu omogoča uporabo omrežnih politik, kot je kakovost storitve (QoS) ali globinski pregled paketov (DPI), za vsak paket brez ogrožanja varnosti paketov v žici.



PoE/PoE+/PoE++ Moč, stalen in hiter PoE

EX4100-H zagotavlja PoE povezanim napravam, kot so okoljski senzorji, vmesniki človek-stroj (HMI), programabilni logični krmilniki (PLC), telefoni, nadzorne kamere, naprave IoT in dostopne točke Wi-Fi, ter ponuja PoE do 90 W na vrata na podlagi standarda IEEE 802.3bt PoE.

Stikala EX4100-H podpirajo trajno PoE, ki zagotavlja neprekinjeno napajanje priključenih naprav, ki se napajajo s PoE (PD), tudi ko se stikalo EX4100-H znova zažene.

Stikala EX4100-H podpirajo tudi hitro zmogljivost PoE, ki zagotavlja napajanje PoE do povezanih končnih točk med vklopom stikala, še preden je stikalo popolnoma operativno. To je še posebej koristno v primerih, ko končna točka potrebuje samo napajanje in ni nujno odvisna od omrežne povezave.



Suhi{0}}alarmi kontakta

Stikala EX4100-H podpirajo dvo{2}}žično konfiguracijo alarma s suhim kontaktom, dva alarma v enem alarmu. Alarmi zagotavljajo bistvena opozorila in zmožnosti spremljanja, ki jih je mogoče integrirati z zunanjimi senzorji.



Čevlji za ozemljitev

Stikala in napajalniki EX4100-H morajo biti nameščeni na mestu z omejenim{3}}dostopom in zagotoviti, da so vedno pravilno ozemljeni. Uporabite ozemljitvene čepke, ki jih podpira Juniper, ali ozemljitvene čepke drugih proizvajalcev v skladu s specifikacijami SKU ozemljitvenih čepov.



Telemetrijski vmesnik Junos

EX4100-H podpira telemetrični vmesnik Junos (JTI), sodobno funkcijo pretakanja telemetrije, zasnovano za spremljanje stanja in delovanja stikala. Podatke senzorjev je mogoče pretakati v sistem za upravljanje v nastavljivih periodičnih intervalih, kar omrežnim skrbnikom omogoča spremljanje uporabe posamezne povezave in vozlišča ter odpravljanje težav, kot je prezasedenost omrežja v realnem času. JTI ponuja naslednje funkcije:

Upravljanje zmogljivosti z zagotavljanjem senzorjev za zbiranje in pretakanje podatkov ter analiziranje poti pretoka aplikacij in delovne obremenitve skozi omrežje

Načrtovanje in optimizacija zmogljivosti s proaktivnim zaznavanjem vročih točk ter spremljanjem zakasnitve in mikroizbruhov

Odpravljanje težav in analiza temeljnih vzrokov z-visokofrekvenčnim spremljanjem in korelacijo prekrivnih in podložnih omrežij



Tabela 1. Robustna linija Ethernet stikal EX4100-H

SKU modela/izdelka	Konfiguracija dostopnih vrat	Vrata PoE/PoE+/PoE++	Proračun PoE 1 PSU/2 PSU	10GbE vrata	Ocena napajanja
EX4100-H-12MP	4x100MB/1/2,5GbE + 8x10/100/1000BASE-T	12	240 W/360W	4	340 W AC
EX4100-H-12MP-DC	4x100MB/1/2,5GbE + 8x10/100/1000BASE-T	12	240 W/360W	4	340 W DC
EX4100-H-24MP	8x100MB/1GbE/2,5GbE + 16x10MB/100MB/1GbE	24	240 W/370W	8	340 W AC
EX4100-H-24MP-DC	8x100MB/1GbE/2,5GbE + 16x10MB/100MB/1GbE	24	240 W/370W	8	340 W DC
EX4100-H-24F	24x100MB/1GbE	0	NA	8	90 W AC
EX4100-H-24F-DC	24x100MB/1GbE	0	NA	8	90 W DC
